Il punto luce deviato permette di controllare una lampada da due punti diversi — ingresso e fondo corridoio, letto e porta della camera. Si realizza con due deviatori collegati tra loro tramite cavi di ritorno di fase.
In questa guida: schema di collegamento, cavi necessari e procedura passo per passo.
Indice dei contenuti
Quel che c’è da sapere per iniziare

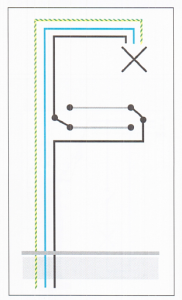

Lo schema di un punto luce deviato è piuttosto semplice, si differenzia infatti da quello essenziale de punto luce interrotto, proprio da una piccola deviazione, inserita all’interno del cavo di fase dove si trova l’interruttore, e che ritorna al cavo di fase. Il flusso di corrente sarà interrotto dai due interruttori, che in questo caso saranno dei deviatori. Al contrario degli interruttori unipolari infatti, qui non ci sarà solo un ingresso ed una uscita, ma un ingresso e due uscite.
Per fare questo lavoro avremo bisogno di cavi, che in questo caso dovranno essere di quattro colori, di due deviatori, i di un tubo flessibile di plastica, ed infine, avremo naturalmente bisogno di una plafoniera con lampadina, il tutto accompagnato naturalmente dai soliti attrezzi da lavoro e soprattutto da molta cautela e rispetto delle norme.

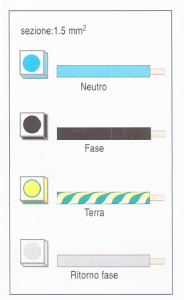

I cavi necessari per il punto luce deviato
| Colore cavo | Funzione | Dove va |
|---|---|---|
| Marrone/Nero | Fase | Dal quadro al polo comune deviatore 1 |
| Grigio | Ritorno di fase (via 1) | Tra uscita 1 deviatore 1 e 2 |
| Bianco/altro | Ritorno di fase (via 2) | Tra uscita 2 deviatore 1 e 2 |
| Blu/Azzurro | Neutro | Dal quadro diretto alla plafoniera |
| Giallo/Verde | Terra | Dal quadro alla plafoniera |
Come realizzare il punto luce deviato: procedura
- Stacca la corrente dal quadro generale prima di iniziare.
- Porta il cavo di fase (marrone) dal quadro al polo comune del primo deviatore.
- Collega le due uscite del primo deviatore al secondo usando i cavi di ritorno di fase (grigio e bianco).
- Dal polo comune del secondo deviatore, fai ripartire il cavo di fase verso il morsetto di fase della plafoniera.
- Porta il cavo di neutro (blu) direttamente dal quadro alla plafoniera, senza passare per i deviatori.
- Collega il cavo di terra (giallo/verde) alla plafoniera.
- Monta plafoniera e deviatori nelle rispettive scatole, ripristina la corrente e testa da entrambi i punti.
⚠️ Per un nuovo impianto fisso è obbligatorio affidarsi a un elettricista abilitato (DM 37/2008).
Punto luce deviato vs punto luce interrotto: qual è la differenza?
| Punto luce interrotto | Punto luce deviato | |
|---|---|---|
| Interruttori | 1 | 2 deviatori |
| Punti di controllo | 1 | 2 |
| Cavi necessari | 3 | 5 |
| Uso tipico | Stanza con un ingresso | Camera, corridoio, scale |
Domande frequenti
Qual è la differenza tra deviatore e interruttore normale?
L’interruttore ha 2 morsetti (aperto/chiuso).
Il deviatore ha 3 morsetti — un ingresso e due uscite — e devia il circuito su uno dei due percorsi possibili.
Si può fare un punto luce deviato con 3 o più interruttori?
Sì. Per ogni punto di controllo aggiuntivo si inserisce un invertitore tra i due deviatori esterni.
Questo schema si chiama punto luce a più comandi.
Quanti cavi servono per il punto luce deviato?
Cinque: fase, due cavi di ritorno di fase tra i deviatori, neutro e terra. Il neutro va diretto alla plafoniera senza passare per i deviatori.
